1.产品简介
     DKX127D矿用钢丝绳芯输送带X射线探伤装置主要是检测钢丝绳芯输送带内部钢丝绳受损情况和接头状态，是济宁康华机电科技有限公司研发、生产的一种新型矿用钢丝绳芯输送带X射线检测装置，属目前市场上最新一代技术产品，这款产品也是目前市面上最新型产品，从原理、结构及技术指标上已经进行了很大的提升。

2.工作环境条件
    1）海拔高度不超过2000m（80 Kpa -106Kpa）；
    2）运行环境温度：（0～＋40）℃；
    3）周围空气湿度：≤95%RH（+25℃时）；
    4）在无显著摇动和冲击振动的地方；
    5）含有甲烷、煤尘爆炸性气体混合物，但无足以腐蚀金属和损坏绝缘的气体和蒸汽环境；
    6）无滴水的地方；
    7）污染等级：3级；安装类别：Ⅲ级；
    8）防护等级：ΙР54。
3.产品技术说明
    采用Ｘ射线透视原理，通过X射线发射器产生X射线穿透被检测皮带，X射线接收器接受X射线发射器发出的X射线并经过AD转换器转换成数据信号，然后通过数据线传送到X射线发射箱，发射箱将传来的数据经过压缩处理、调制成光信号，通过光纤传送到地面光转换模块将检测到的皮带数据存储于上位计算机上做实时的检测与安全评估。

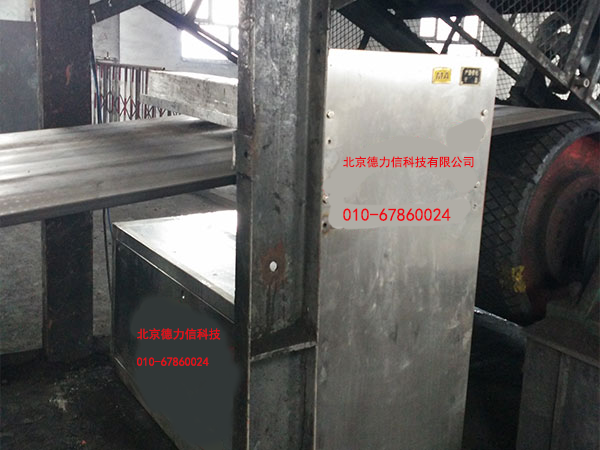

   公司新一代的检测装置由安标办统一命名为DKX127D矿用钢丝绳芯输送带X射线探伤装置了，然而虽然命名相同，但性能及技术指标却不尽相同。我公司推出的新一代检测装置已经在结构上有了明显的提升，整个井下部分仅分为2个部分，即矿用隔爆兼本安型X射线发射箱和矿用本安型X射线接收箱，井上部分仅为地面光端机和计算机。（如下图1）

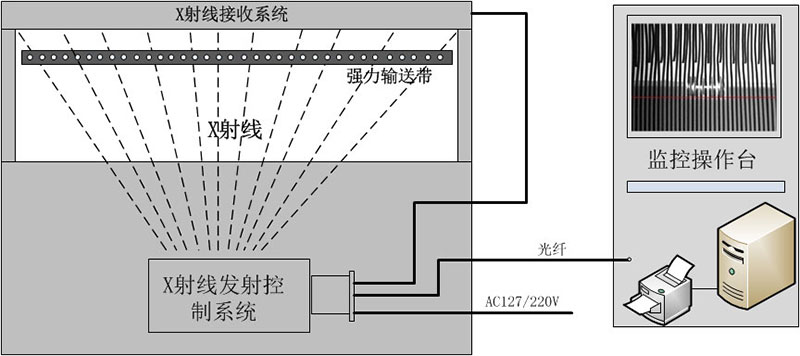

                                                                             图一   装置原理框图

   4.技术参数

   1）系统工作电压：AC 127V/220V；

   2）系统工作电流：≤2A；

   3）可容检测胶带速度：≤9.6m/s；

   4）可容检测胶带宽度：≤2.4m；

   5）可容检测胶带厚度：≤60mm；

   6）通讯方式：以太网/光纤；

   7）通讯距离：100m/5m/10km/120km；

   8）射线剂量：≤0.5μGy/h；

   9）可识别最小断裂：0.8mm；

   10）可识别最小抽动：1mm；

   11）缺陷定位误差：横向≦1cm,纵向≦5cm；

   12）适合环境温度：-20℃—+40℃；

   13）防护等级：IP54。

5.主要技术特点

   1）能够完成输送带内部钢丝绳芯断绳、锈蚀、接头抽动及带面损伤等工况的高速、在线、定量检测及精确定位。

   2）在人工干预下检测部分就位后，启动系统，自动采集全长胶带图像，并进行存储。存储后的图像文件可随时自选快速、中速或慢速回放。

   3）损伤点图像、接头图像可通过日期、接头号、位置等标志信息进行查询、比对并通过软件中的数据分析工具进行准确分析判断。

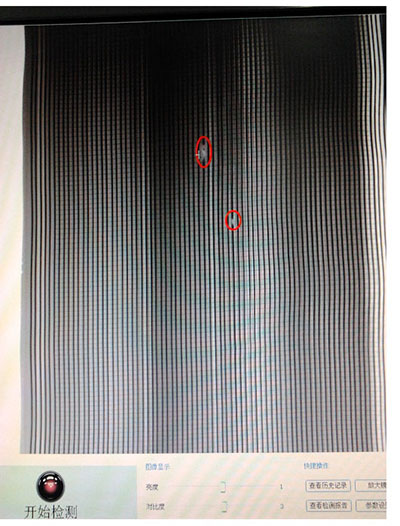

   4）系统自动采集皮带图像，采用“图谱法”，皮带内部有缺陷时，可以直接在图像上标出来，可出具检测数据、视频图像及报表打印。

   5）系统数据可远距离传输并可进入用户局域网实现数据共享；

   6）探测图像的远距离传输：检测装置能够在井下皮带机头配电点或井下变电所中的赫斯曼环网交换机进行数据传输功能，用光纤无中继由探测地点传到地面办公室。

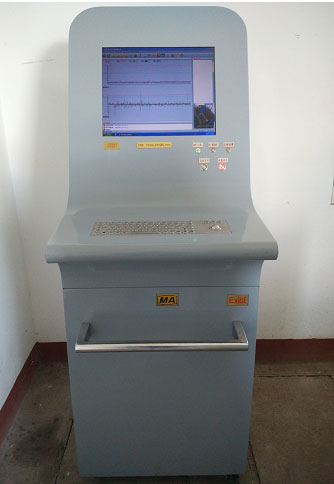

   7）防爆计算机安装后台监测软件，主要完成井下采集数据的控制、接收、处理、显示、和存储，并且长期进行监测软件无偿升级服务。

   8）系统总功率小于2kVA。

   9）射线源泄漏计量：在探测部分周围侧面距5cm泄漏计量小于0.5mR/h。

   10）软件运行环境在Windows 2000或Windows xp下。
